産業用UVプリンタ向け：白反射レジスト×ハイブリッド基板で硬化とメンテを両立する設計

先に要点：UV硬化用基板では、反射特性と放熱に加え、制御部・コネクタの保護や交換性も検討します。白反射レジストと銅＋FR-4のハイブリッド構造を組み合わせる設計例と、UVR-250Kの試験データを紹介します。

産業用UVプリンタでは、印字品質に加え、
稼働率・停止時間（ダウンタイム）・保守性・TCO（Total Cost of Ownership）
が評価指標として強く働きます。
特にUV硬化領域は光と熱の双方のストレスを受けるため、制御部やコネクタへの光・熱の影響、交換作業による停止時間も検討する必要があります。

本記事では、
白反射レジスト（UVR-250K）＋ハイブリッド基板（銅＋FR-4）
を用いたUV硬化用途向けの基板設計について解説します。

UV硬化用途の課題：光・熱・経年・交換

UV硬化用途では以下が課題になります。

• 紫外線照射による経年劣化
• 熱負荷による材料変質
• コネクタの先行劣化
• 交換作業による停止時間
• 再評価や設定復元の手間
• TCO（Total Cost of Ownership）

UV硬化用途は初期性能に加えて経年性能も重視する視点で製品が選ばれる点が特徴です。

白反射レジスト（UVR-250K）の経年安定性

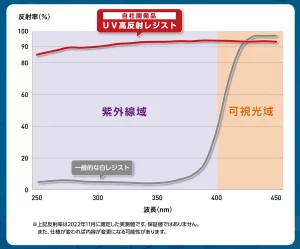

UVR-250Kは365nm領域で90%以上の反射率を持ち、
UV照射により反射率が100%近傍へ向上する特性を示します。
UV照射2000時間後でも反射率低下や変色は確認されず、
150℃×2000時間の耐熱試験でも変色やクラックはありません。

これは産業用途における硬化ウィンドウの安定性に寄与し、
印字ムラ・硬化ムラ等の経年要因の低減が期待されます。効果は光学系・照射条件・インクや被照射物などを含めて実機で評価します。

→ 製品ページ：
https://arrow-sg.co.jp/product/uv-reflective-pcb/

耐UV高反射レジスト UVR-250K 技術データ

項目	内容 / 試験条件	結果
紫外反射率	365nm（初期値）	90%以上
紫外反射率	254nm（初期値）	80%以上
UV照射後反射率	365nm	初期90% → 暴露後100%近傍
耐UV変色	UV照射 2000h	変色なし／反射率低下なし
耐熱変色	150℃ 2000h	変色なし
耐熱変色	300℃ 500h	変色なし
熱サイクル	-20℃ ⇔150℃ ×5サイクル	剥がれ・変色なし
鉛筆硬度	JIS K5600-5-4	2H
密着性	JIS K5600-5-6	分類1
耐溶剤	IPA 10分浸漬	剥がれなし
耐酸性	H2SO4 10% 30分	剥がれなし
耐アルカリ	NaOH 5% 30分	剥がれなし
耐はんだ	260℃ 20sec	変色なし
耐電圧	20µm	300V 10mA 2sec
耐電圧	40µm	500V 20mA 2sec
低分子シロキサン	D4〜D10	検出なし（閾値未満）
RoHS2	材料照合	適合
塗布方法	スクリーン印刷	可（20µm目安）

（基板：FR-4 t=1.6mm、Cu18µm、膜厚20µm前後、20mm角）

上記は記載の試験条件における評価結果です。耐熱試験の温度・時間は、完成基板や実装部品の連続使用条件を示すものではありません。実際の採用にあたっては、照射波長・照度・温度・膜厚などの条件を確認し、装置に組み込んだ状態で評価してください。

低分子シロキサンが検出されない点は、レンズ・ヘッド・マスクを有する装置にとって重要で、油膜汚染（スモーク／シロキサン汚染）リスクを低減します。

ハイブリッド基板で硬化側と制御側を分離する

UV硬化領域と制御領域をハイブリッド基板（銅＋FR-4）で分割することで、

• UV照射：金属ベース＋白反射レジスト
• 制御・信号：FR-4側へ退避
• コネクタ：裏面配置で劣化抑制

が可能になります。

UV硬化側と制御側は寿命差が大きく、
産業用途では片側交換が成立する分割構造が有効です。

→ 製品ページ：
https://arrow-sg.co.jp/product/copper-glass-epoxy-hybrid-pcb/

産業UVプリンタに適する理由

産業用UVプリンタは卓上機と異なり
“壊れたら買い替え”ではなく
“壊れたら交換”が成立します。

評価される指標は

• 稼働率（アップタイム）
• 停止時間（ダウンタイム）
• モジュール交換性
• 評価/設定の復元性
• 経年安定性
• TCO

白反射×ハイブリッド構造は
硬化側の寿命と制御側の寿命の差を吸収し、
交換ユニット化 → TCO低減に繋がります。

新規開発案件との相性

新規産業用UVプリンタの仕様検討では

• 硬化方式（COB／バー／面）
• 波長（365/385/395/405nm）
• 出力
• 評価方法
• 経年データ
• 交換性
• 試作治具

などが初期段階で固まりにくい領域です。

本構造は方式依存性が低く、
試作→評価→仕様調整の往復に向いています。

まとめ：UV硬化用途は経年と交換性で決まる

白反射×ハイブリッド基板は

• 経年による硬化ウィンドウ維持
• コネクタ劣化の抑制
• 交換ユニット化によるTCO低減
• 方式不明段階での仕様検討に適合

を狙ったアプローチです。

UV硬化用途では初期スペックではなく
経年性能＋交換性が意思決定を左右します。

試作・技術相談

UV硬化用途の基板については、
小ロット試作・技術検討・評価治具製作にも対応可能です。照射波長・出力・温度・寸法・数量を、分かる範囲でお知らせください。図面が未完成でも相談できます。
